Sd.Kfz. 162/1 Jagdpanzer IV/70 (V) Frühe Ausführung

Der Jagdpanzer IV/70 (V) in früher Ausführung war ein deutscher Jagdpanzer des Zweiten Weltkrieges. Die offizielle Bezeichnung lautete Panzer IV/70 (V), wobei das „V“ für den Hersteller VOMAG stand. Auf einem weiterentwickelten Panzer-IV-Fahrgestell vereinte das Fahrzeug einen niedrigen, geschlossenen Panzeraufbau mit einer leistungsfähigen 7,5-cm-Panzerabwehrkanone L/70.

Die frühe Ausführung besaß zunächst gummibereifte Laufrollen an sämtlichen Laufrollenpositionen und vier Stützrollen je Fahrzeugseite. Typisch für die ersten Fertigungslose waren außerdem der ursprüngliche quer liegende Auspuffschalldämpfer und ein Zimmerit-Belag auf den entsprechenden Panzerflächen. Im Verlauf der Produktion wurden diese Merkmale schrittweise verändert. Besonders die starke Belastung der vorderen Laufrollen führte zur Einführung stahlbereifter Räder an den beiden vorderen Positionen jeder Seite.

Die Serienfertigung begann im August 1944 bei VOMAG in Plauen. Bis zum Frühjahr 1945 entstanden insgesamt etwa 930 bis 940 Panzer IV/70 (V) aller Fertigungsstände. Das lange Geschütz und die stark geneigte Frontpanzerung machten das Fahrzeug zu einem gefährlichen Panzerjäger. Gleichzeitig beeinträchtigte die hohe Belastung des vorderen Fahrwerks die Beweglichkeit und das Fahrverhalten. Die ersten Fahrzeuge besaßen noch die ursprüngliche Laufwerksausstattung mit gummibereiften Laufrollen und vier Stützrollen.

Der kleine Resin-Bausatz eignet sich hervorragend für Panzerabwehrstellungen, Hinterhaltszenen, Straßenmärsche, Bereitstellungsräume, Rückzugsgefechte und Fahrzeugparks der Jahre 1944 und 1945.

Produktdetails

• Fahrzeug: Jagdpanzer IV/70 (V)

• Offizielle Bezeichnung: Panzer IV/70 (V)

• Sonderkraftfahrzeugnummer: Sd.Kfz. 162/1

• Ausführung des Modells: Frühe Ausführung

• Fahrzeugtyp: Jagdpanzer mit geschlossenem, feststehendem Kampfraum

• Basisfahrgestell: Weiterentwickeltes Fahrgestell des Panzerkampfwagen IV

• Hersteller: Vogtländische Maschinenfabrik AG – VOMAG, Plauen

• Das „V“ in der Bezeichnung steht für VOMAG

• Nutzer: Deutsche Wehrmacht – Heer

• Epoche: Zweiter Weltkrieg

• Produktionsbeginn: August 1944

• Gesamtproduktion aller Fertigungsstände: Etwa 930 bis 940 Fahrzeuge

• Verwendung zur mobilen Panzerabwehr

• Niedrige Silhouette mit stark geneigten Panzerflächen

• Vollständig geschlossener Kampfraum

• Motorraum am Fahrzeugheck

• Typische Merkmale der frühen Fertigung: Durchgehend gummibereifte Laufrollen

• Vier Stützrollen je Fahrzeugseite

• Ursprünglicher quer liegender Auspuffschalldämpfer am Heck

• Zimmerit-Belag bei den ersten Fertigungslosen

• Die genaue Kombination der Merkmale war vom Fertigungszeitpunkt abhängig.

• Hauptbewaffnung: 7,5-cm-PaK 42 L/70

• Kaliber: 75 mm

• Langes Geschützrohr ohne Mündungsbremse

• Munitionsvorrat: Etwa 55 Schuss für die Hauptbewaffnung

• Seitenrichtbereich: Etwa 10° nach links und rechts

• Höhenrichtbereich: Etwa −5° bis +15°

• Größere Richtungsänderungen erforderten das Drehen des Fahrzeugs

• Zusätzliche Bewaffnung: 7,92-mm-MG 42

• Besatzung: Vier Personen

• Kommandant, Fahrer, Richtschütze und Ladeschütze

• Antrieb: Kettenfahrzeug mit vorne liegenden Antriebsrädern

• Motor: Maybach HL 120 TRM, wassergekühlter V12-Benzinmotor

• Motorleistung: Bis etwa 300 PS

• Getriebe: Sechs Vorwärtsgänge und ein Rückwärtsgang

• Federung: Blattfederung

• Acht Laufrollen je Fahrzeugseite

• Gefechtsgewicht: Etwa 25,8 Tonnen

• Gesamtlänge mit Geschütz: Etwa 8,50 Meter

• Breite: Etwa 3,17 Meter

• Höhe: Etwa 1,85 Meter

• Höchstgeschwindigkeit auf der Straße: Etwa 35 km/h

• Fahrbereich auf der Straße: Etwa 210 Kilometer

• Frontpanzerung des Aufbaus: 80 mm, stark geneigt.

• Produktart: Kleiner Resin-Bausatz

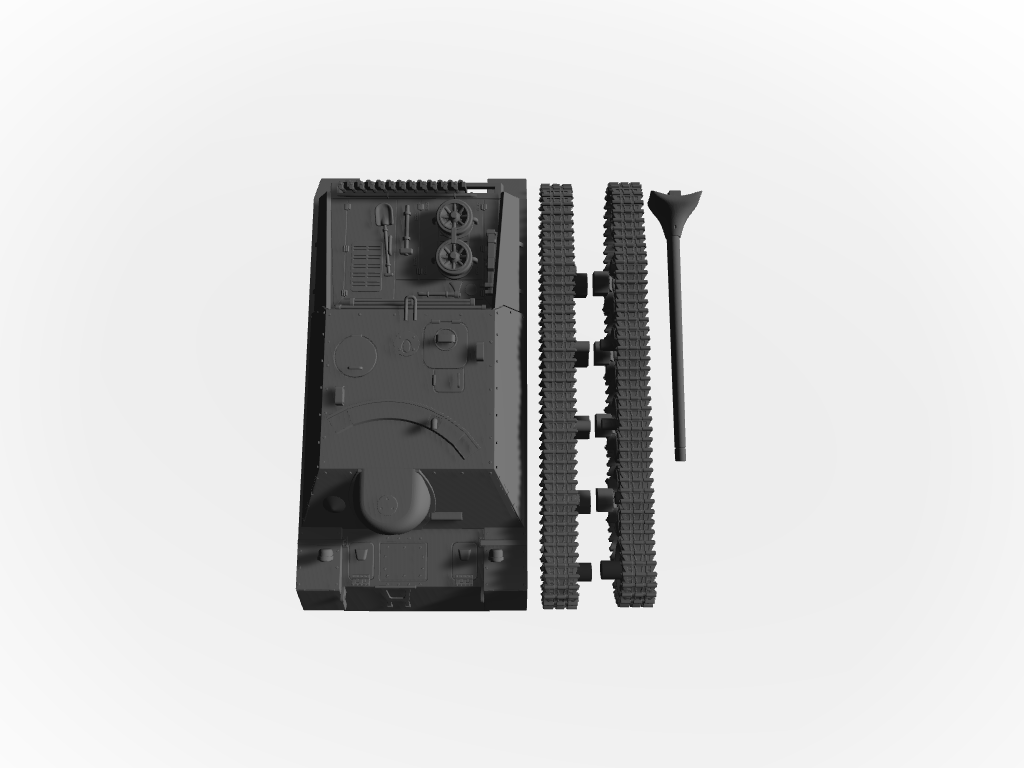

• Lieferung unmontiert in mehreren Bauteilen

• Die Bauteile müssen zusammengesetzt und verklebt werden

• Material: Resin

• Herstellung im 3D-Druckverfahren

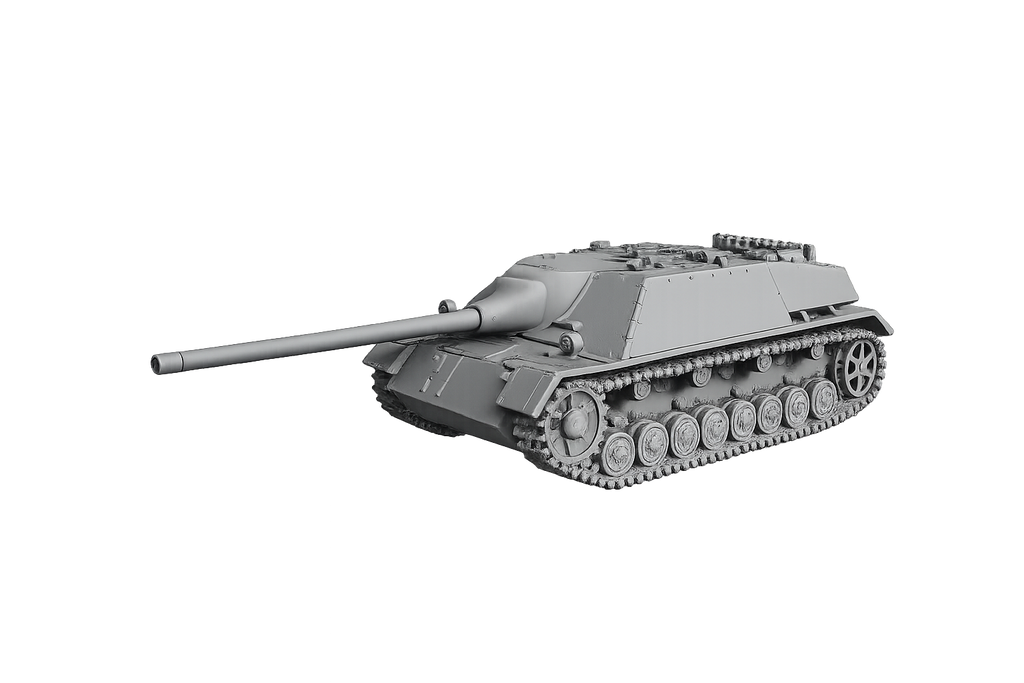

• Darstellung der charakteristischen Fahrzeugform mit niedrigem Panzeraufbau, Kettenlaufwerk und langer 7,5-cm-Kanone

• Unbehandelt und unbemalt

• Die Stützstrukturen werden bis zu ca. 80 % entfernt

• Weitere modellbautypische Nacharbeiten wie Schleifen, Feilen und Anpassen können erforderlich sein

• Für die Montage wird ein für Resin geeigneter Klebstoff empfohlen

• Ideal zum individuellen Grundieren, Bemalen und Altern

• Lieferumfang: Ein Bausatz des Jagdpanzer IV/70 (V) in früher Ausführung

• Figuren, Abziehbilder, zusätzliche Munition, Farben, Klebstoff, Werkzeuge, Gebäude, Dioramengrundplatte, Gelände, Vegetation und weiteres Zubehör sind nicht enthalten

• Geeignet für Panzerabwehr-, Hinterhalts-, Verlegungs-, Rückzugs- und Fahrzeugparkszenen sowie Militärdioramen der Jahre 1944 und 1945

Wichtiger Hinweis

Durch das Resin-3D-Druckverfahren können produktionsbedingt leichte Druckspuren, kleine Unebenheiten oder Reste der Stützstrukturen vorhanden sein. Diese sind kein Reklamationsgrund und können mit üblichen Modellbauwerkzeugen nachbearbeitet werden.

Das Modell wird unbehandelt und unbemalt geliefert. Eventuell gezeigte bemalte Darstellungen dienen lediglich als Beispiel dafür, wie das fertiggestellte Modell aussehen kann.

Kein Spielzeug. Modellbauartikel für erwachsene Sammler und Modellbauer.

Je nach Modell, Maßstab und Bauweise können fertigungsbedingte Merkmale wie feine Druckstrukturen, minimale Stützpunktspuren oder leichte Nachbearbeitung erforderlich sein. Diese Eigenschaften sind typisch für hochauflösende Resin-3D-Drucke.
