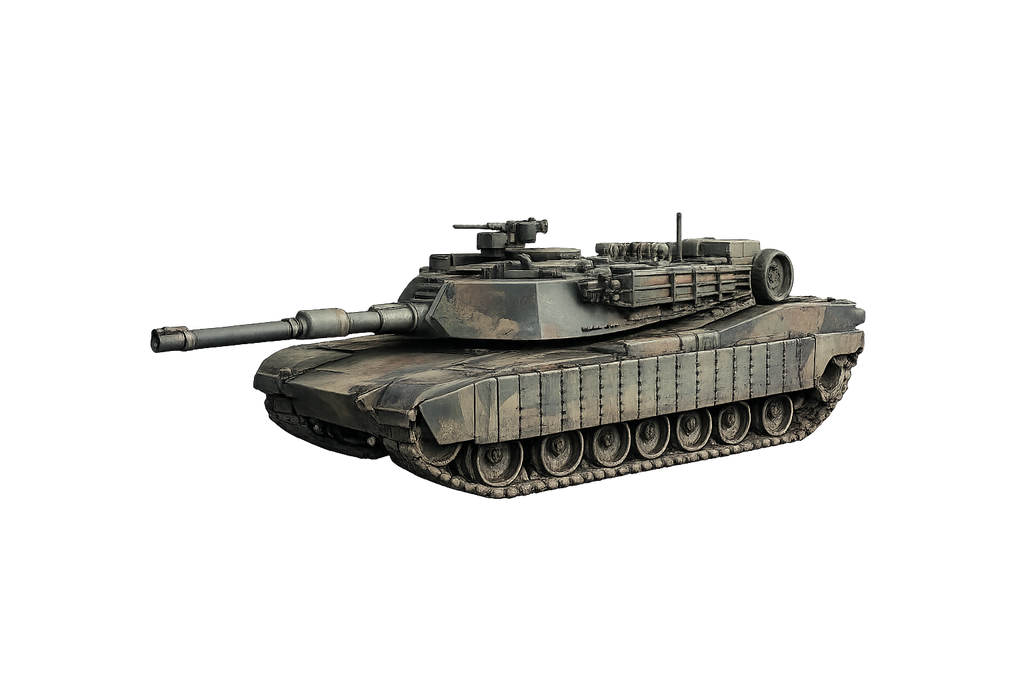

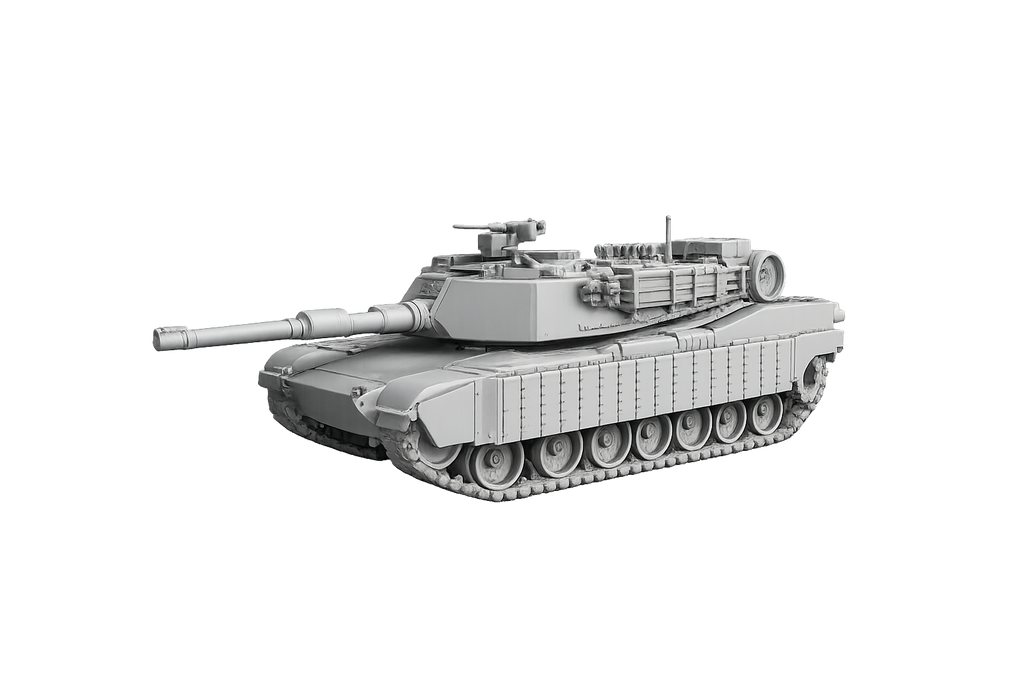

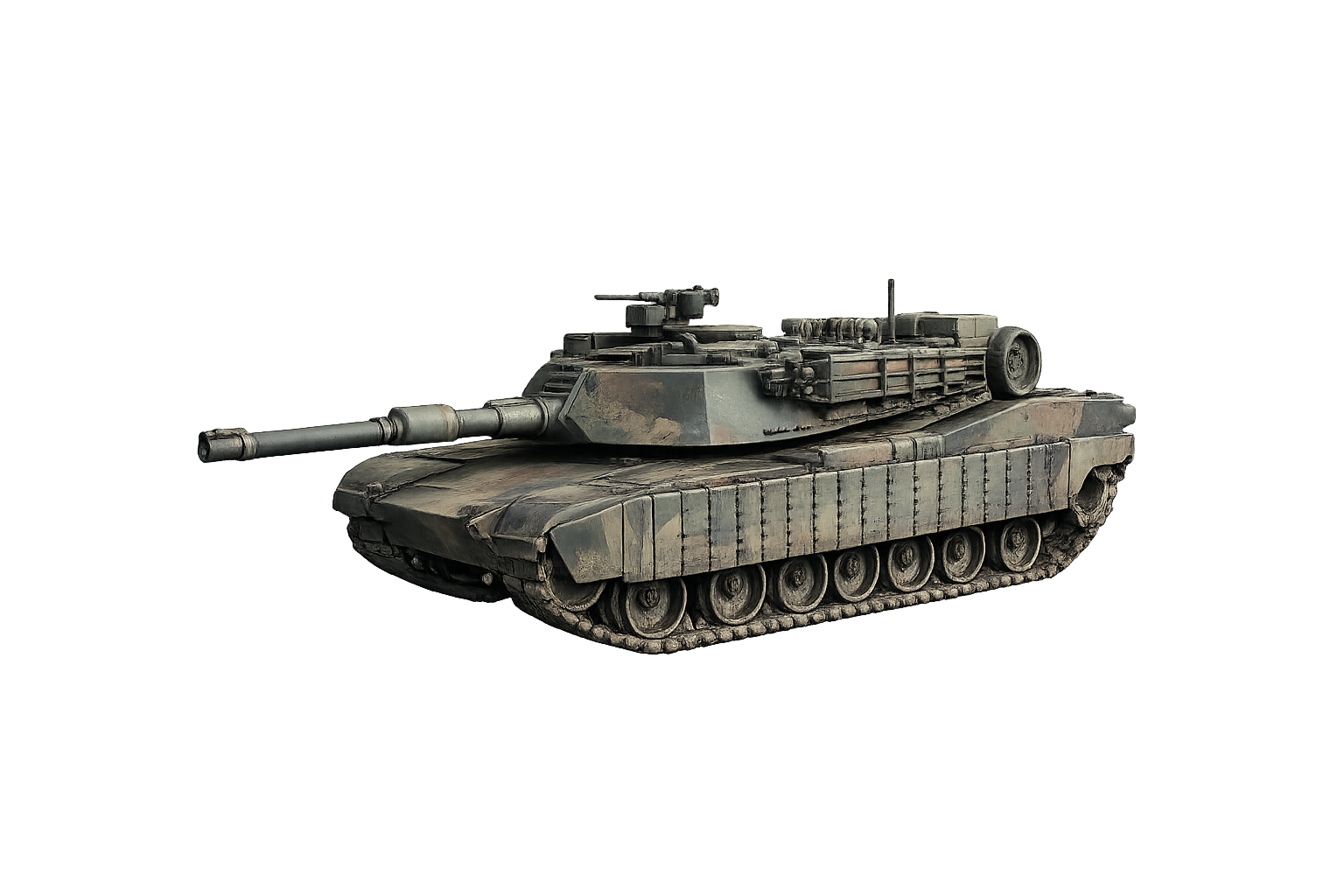

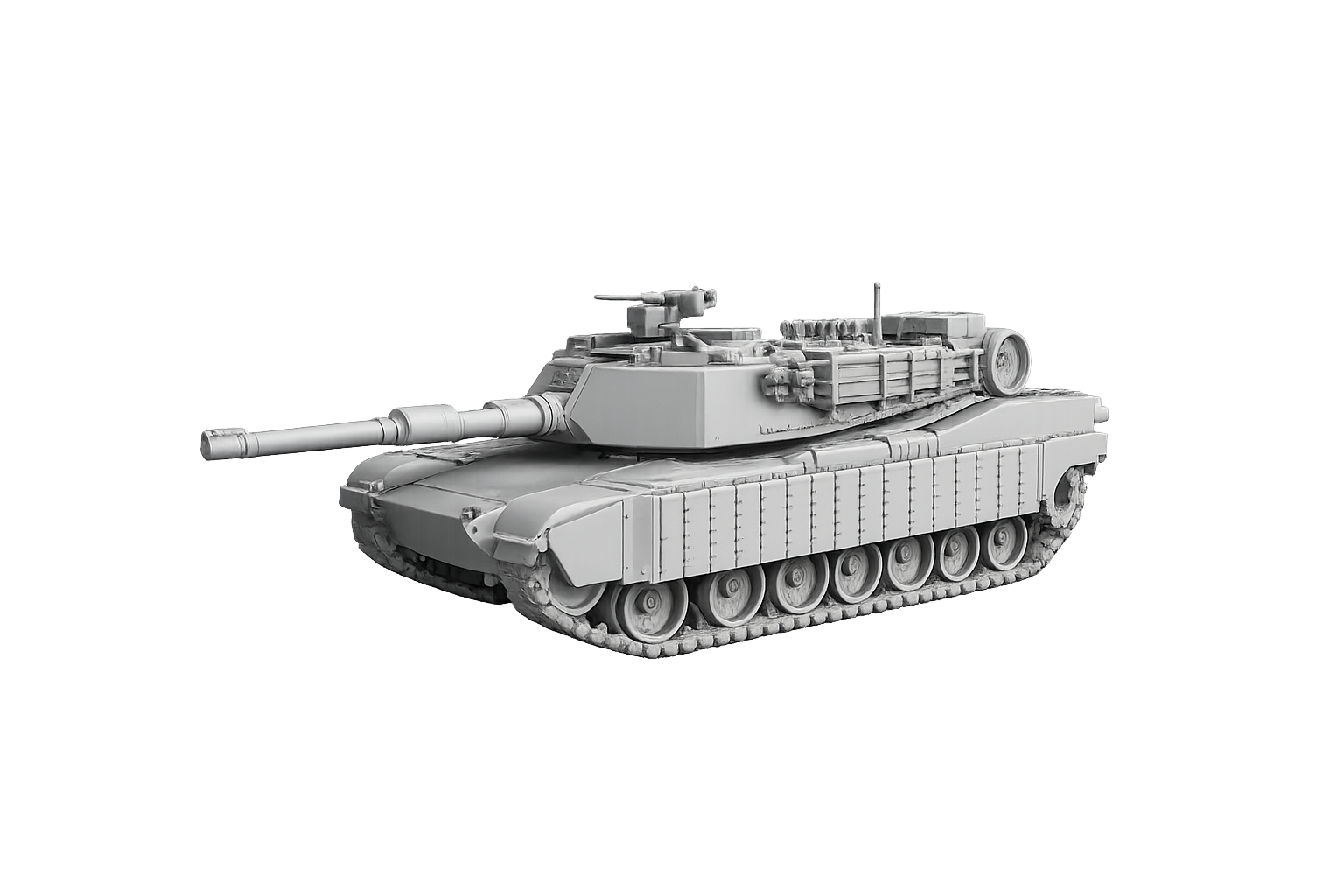

M1A1 Abrams Kampfpanzer TUSK-Elementen

Der M1A1 Abrams mit TUSK-Elementen zeigt den amerikanischen Kampfpanzer mit ausgewählten Komponenten des Tank Urban Survivability Kit. Dieses modulare Nachrüstprogramm entstand aus den Erfahrungen der US-Streitkräfte im Irak und sollte Schutz, Rundumsicht, Kommunikation und Waffenbedienung bei Einsätzen in bebauten Gebieten verbessern.

Zu den auffälligsten TUSK-Bauteilen gehören die Abrams Reactive Armor Tiles, zusätzliche Schutzvorrichtungen an den Turmluken und erweiterte Beobachtungs- und Zielsysteme. Weitere Komponenten konnten eine gepanzerte Waffenblende für den Ladeschützen, Wärmebildgeräte für die Turmmaschinengewehre, ein Telefon für die begleitende Infanterie und zusätzliche Schutzmaßnahmen gegen Minen und Sprengfallen umfassen.

TUSK war keine eigenständige, bei allen Fahrzeugen identische M1A1-Version. Die einzelnen Bauteile konnten entsprechend dem Einsatzauftrag kombiniert werden. Das Modell stellt deshalb einen M1A1 mit ausgewählten TUSK-Elementen dar und nicht zwingend eine vollständig festgelegte TUSK-I- oder TUSK-II-Konfiguration.

Das Modell eignet sich hervorragend für US-Army- und USMC-Dioramen des Irakkriegs, Patrouillen, Kontrollpunkte, Feldlager sowie urbane Kampf- und Sicherungsszenen der 2000er- und 2010er-Jahre.

Produktdetails

• Fahrzeug: M1A1 Abrams
• Ausführung: M1A1 mit ausgewählten TUSK-Elementen
• TUSK: Tank Urban Survivability Kit
• Fahrzeugtyp: Main Battle Tank – Kampfpanzer
• Herkunftsland: USA
• Hersteller des Grundfahrzeugs: General Dynamics Land Systems
• Nutzer: US Army und United States Marine Corps
• M1A1-Grundausführung ab 1985 eingeführt
• TUSK-Nachrüstsätze ab Mitte der 2000er-Jahre entwickelt und beschafft
• Entwickelt auf Grundlage der Einsatzerfahrungen während Operation Iraqi Freedom
• Modulares Schutz- und Ausstattungssystem
• Einzelne Komponenten abhängig von Fahrzeug, Einheit, Einsatzgebiet und Auftrag
• Keine eigenständige neue Abrams-Version
• Besatzung: Vier Personen
• Kommandant, Richtschütze, Ladeschütze und Fahrer

TUSK-Ausstattung

• Abrams Reactive Armor Tiles – ARAT
• Reaktivpanzerung an den Seitenschürzen zur Verbesserung des Schutzes gegen Hohlladungswaffen
• ARAT I: Kastenförmige XM19-Reaktivpanzerung an den Wannenseiten
• ARAT II: Zusätzlich montierbare, gebogene XM32-Panzerungselemente
• ARAT-II-Elemente je nach Konfiguration auch an den Turmseiten
• Loader’s Armored Gun Shield – LAGS
• Gepanzerter Schutzschild für den Ladeschützen
• Transparente Panzerglasscheiben für bessere Sicht bei geschützter Waffenbedienung
• Loader’s Thermal Weapon Sight – LTWS
• Wärmebildgerät für das Maschinengewehr des Ladeschützen
• Verbesserte Zielerfassung bei Nacht, Rauch, Staub und eingeschränkter Sicht
• Wärmebild- oder Tagessichtsystem für die Waffenstation des Kommandanten möglich
• Tank Infantry Phone – TIP
• Außen am Fahrzeugheck angebrachtes Telefon
• Ermöglicht die direkte Kommunikation zwischen Panzerbesatzung und begleitender Infanterie
• Counter Sniper/Anti-Materiel Mount – CSAMM
• Optionale Halterung für ein zusätzliches schweres 12,7-mm-Maschinengewehr über der Hauptkanone
• Fernbedienbare Schussauslösung vom Arbeitsplatz des Richtschützen
• Zusätzliche Beobachtungs- und Situationskameras je nach Ausstattung
• Zusätzliche Schutzgitter am Fahrzeugheck je nach TUSK-Konfiguration
• Verstärkte Unterbodenpanzerung gegen Minen und improvisierte Sprengsätze möglich
• Vom Wannenboden entkoppelter Fahrersitz mit Gurtsystem
• Zusätzliche Stromverteiler für TUSK-Systeme im Turm
• TUSK-Komponenten konnten einzeln oder in unterschiedlichen Kombinationen montiert werden

Bewaffnung und Fahrzeugtechnik

• Hauptbewaffnung: 120-mm-Glattrohrkanone M256
• Amerikanische Ausführung der Rheinmetall-Rh-120-L44-Kanone
• Munitionsvorrat: 40 Geschosse
• Geschützte Munitionslagerung mit gepanzerten Türen und Ausblasplatten
• Geeignet für panzerbrechende APFSDS- und Mehrzweckmunition
• In zwei Ebenen stabilisierte Waffenanlage
• Digitaler ballistischer Feuerleitrechner
• Laserentfernungsmesser und Wärmebildgerät für den Richtschützen
• Sekundärbewaffnung: Schweres Maschinengewehr Browning M2HB im Kaliber 12,7 mm
• Koaxiales Maschinengewehr M240 im Kaliber 7,62 mm
• Zusätzliches Maschinengewehr M240 im Kaliber 7,62 mm für den Ladeschützen
• ABC-Schutzanlage mit Überdrucksystem
• Automatische Feuerlöschanlage
• Mehrschichtige Stahl- und Verbundpanzerung
• Motor: AGT-1500 Vielstoff-Gasturbine
• Motorleistung: 1.500 PS
• Getriebe: Allison X1100-3B Automatikgetriebe
• Vier Vorwärts- und zwei Rückwärtsfahrbereiche
• Drehstabgefedertes Kettenlaufwerk
• Sieben Laufrollen je Fahrzeugseite
• Gefechtsgewicht des Grundfahrzeugs: Etwa 59 Tonnen
• Das tatsächliche Gewicht erhöht sich abhängig von Art und Umfang der TUSK-Ausrüstung
• Länge mit Kanone nach vorn: Etwa 9,8 Meter
• Breite des Grundfahrzeugs: Etwa 3,66 Meter
• Höhe über dem Maschinengewehr: Etwa 2,89 Meter
• Höchstgeschwindigkeit: Etwa 67 km/h
• Fahrbereich: Etwa 450 bis 465 Kilometer

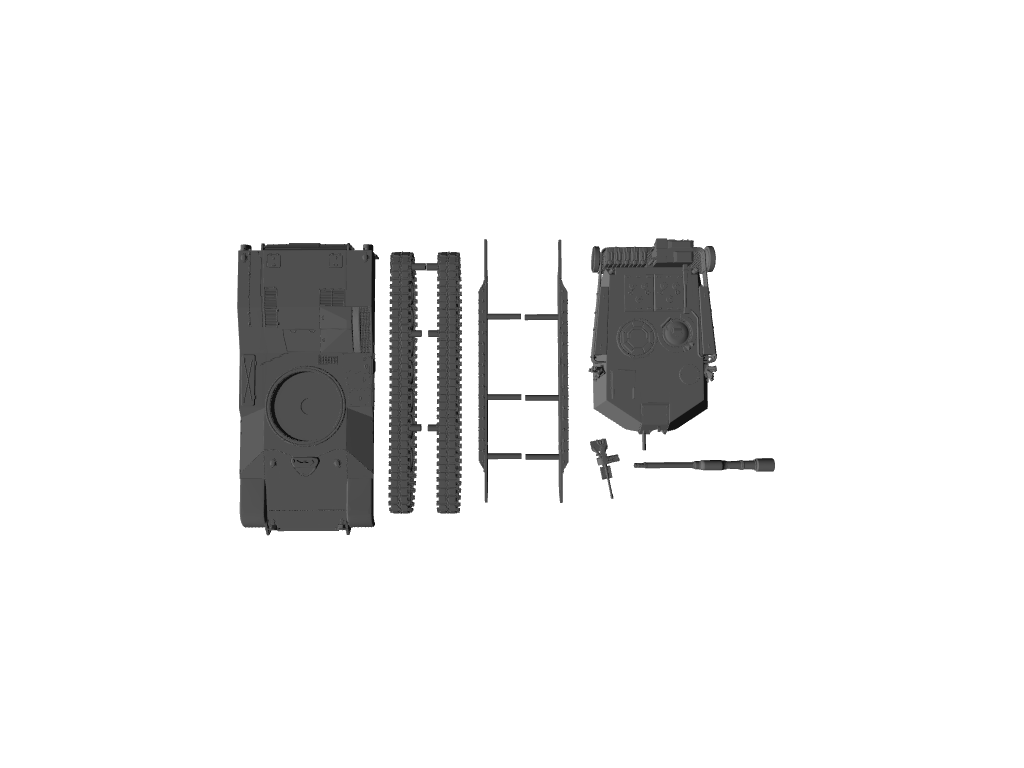

• Material: Resin
• Herstellung im 3D-Druckverfahren
• Detailreiche Ausführung
• Unbehandelt und unbemalt
• Die Stützstrukturen werden bis zu ca. 80 % entfernt
• Weitere modellbautypische Nacharbeiten können erforderlich sein
• Ideal zum individuellen Grundieren, Bemalen und Altern
• Geeignet für urbane Gefechtsszenen, Patrouillen, Kontrollpunkte, US-amerikanische Feldlager sowie US-Army- und USMC-Dioramen des Irakkriegs

Wichtiger Hinweis

Durch das Resin-3D-Druckverfahren können produktionsbedingt leichte Druckspuren, kleine Unebenheiten oder Reste der Stützstrukturen vorhanden sein. Diese sind kein Reklamationsgrund und können mit üblichen Modellbauwerkzeugen nachbearbeitet werden.

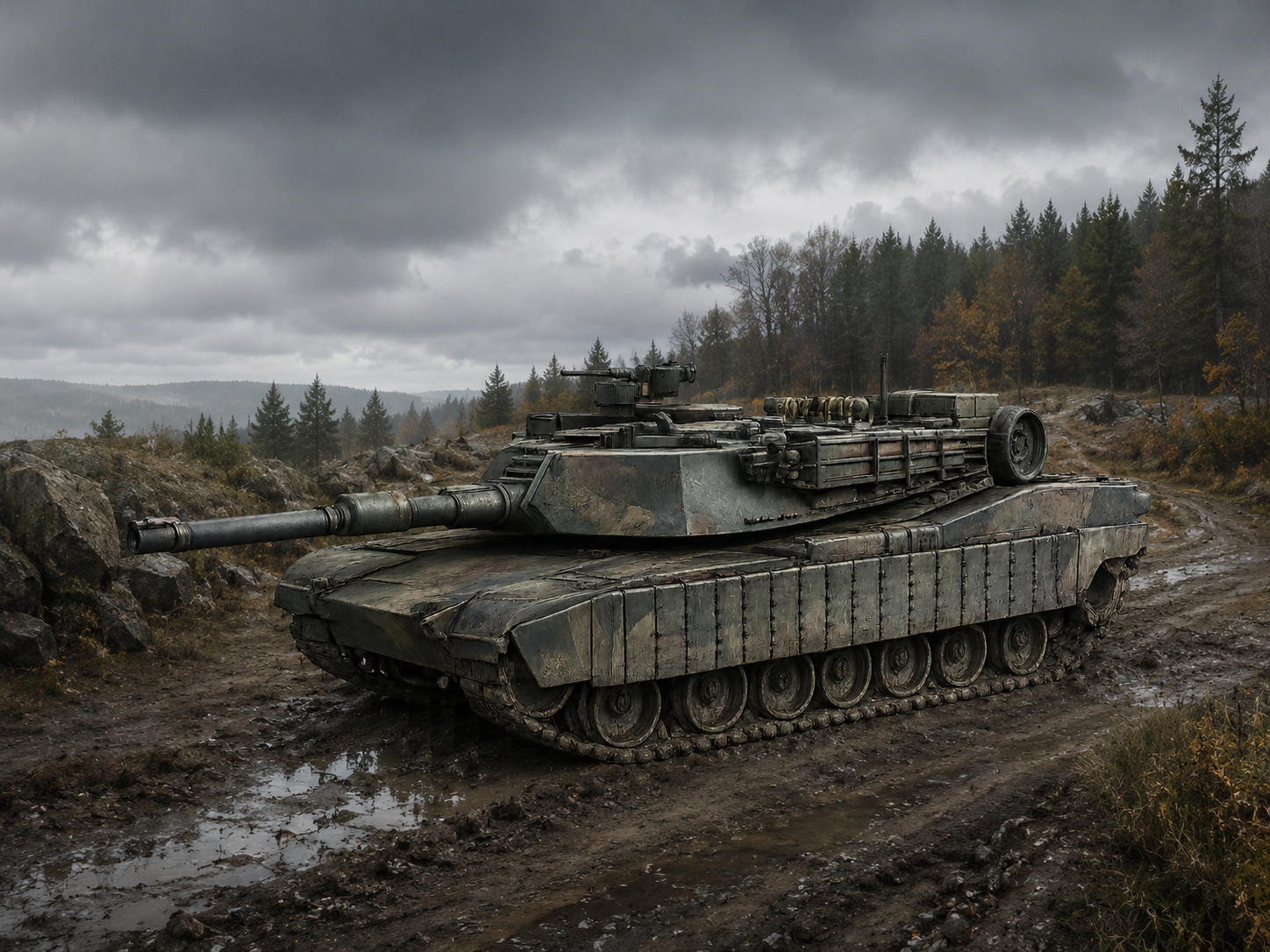

Das Modell wird unbehandelt und unbemalt geliefert. Eventuell gezeigte bemalte Darstellungen dienen lediglich als Beispiel dafür, wie das fertiggestellte Modell aussehen kann.

Kein Spielzeug. Modellbauartikel für erwachsene Sammler und Modellbauer.

Je nach Modell, Maßstab und Bauweise können fertigungsbedingte Merkmale wie feine Druckstrukturen, minimale Stützpunktspuren oder leichte Nachbearbeitung erforderlich sein. Diese Eigenschaften sind typisch für hochauflösende Resin-3D-Drucke.

Wichtige Hinweise
✔ Lieferung erfolgt unbemalt, sofern nicht anders angegeben.
✔ Resin-Modelle sind filigran und sollten vorsichtig behandelt werden.
✔ Bitte Maßstab und Größe vor dem Kauf prüfen.
✔ Produktbilder dienen teilweise der Veranschaulichung.
✔ Kein Spielzeug – nicht geeignet für Kinder unter 14 Jahren.

Sicherheitshinweis

Resin-Modelle können empfindliche oder spitze Bauteile enthalten. Nicht geeignet für Kinder. Eventuelle Resin-Rückstände sollten nicht mit Haut oder Augen in Kontakt kommen.
