Das Multifunktionsradar des Flugabwehrraketensystems PATRIOT bildet eine der zentralen Komponenten einer PATRIOT-Feuereinheit. Es dient der Suche, Erfassung, Identifizierung und Verfolgung von Luftzielen sowie der Unterstützung bei der Lenkung der eingesetzten Flugabwehrraketen.

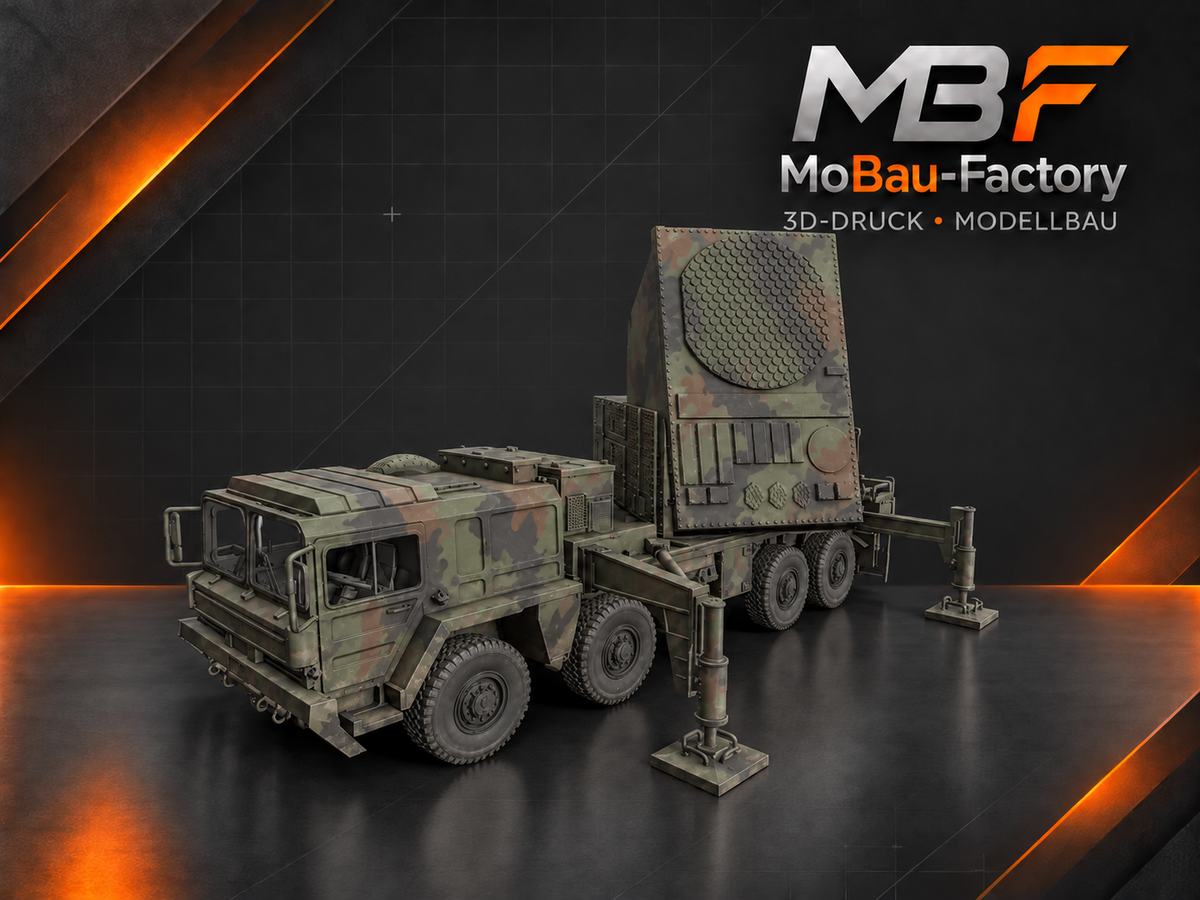

Das Modell zeigt das PATRIOT-Multifunktionsradar auf einem MAN KAT 1 A1 8×8 im Aktiv-Modus. Die charakteristische rechteckige Radarantenne befindet sich in aufgerichteter und einsatzbereiter Betriebsstellung. Anders als bei einem klassischen Rundsuchradar wird der Radarstrahl innerhalb des überwachten Sektors elektronisch geschwenkt.
Das markante Radarfahrzeug eignet sich hervorragend für moderne Bundeswehr- und NATO-Dioramen, PATRIOT-Feuerstellungen, Flugplatzsicherungen und Darstellungen bodengebundener Luftverteidigung.
Produktdetails
- Waffensystem: PATRIOT
- Komponente: Multifunktionsradar
- Englische Bezeichnung: Radar Set – RS
- Ausführung: Aktiv-Modus
- Darstellung mit aufgerichteter Radarantenne
- Einsatzbereite Betriebsstellung
- Trägerfahrzeug: MAN KAT 1 A1
- Bundeswehr-Bezeichnung des Trägerfahrzeugs: Lkw 15 t mil gl
- Antriebsformel: 8×8
- Besonders geländegängiges und hochmobiles Trägerfahrzeug
- Verbreitertes Fahrgestell zur Aufnahme der PATRIOT-Systemkomponenten
- Systemtyp: Mobiles Multifunktions- und Feuerleitradar
- Radartechnik: Elektronisch geschwenkte Phased-Array-Antenne
- Je nach Modernisierungsstand Radar der Familie AN/MPQ-53 oder AN/MPQ-65
- Suche und Erfassung von Luftzielen
- Gleichzeitige Verfolgung mehrerer Ziele
- Ermittlung von Entfernung, Richtung, Höhe und Geschwindigkeit
- Unterstützung der Freund-Feind-Erkennung
- Bereitstellung von Zieldaten für den Feuerleitstand
- Unterstützung der Lenkflugkörperführung
- Bekämpfungsbegleitende Zielverfolgung
- Elektronische Abtastung eines festgelegten Überwachungssektors
- Radarantenne dreht sich im Betrieb nicht wie ein klassisches Rundsuchradar
- Herkunft des Waffensystems: Vereinigte Staaten
- Nutzer: Luftwaffe der Bundeswehr
- Einführung des PATRIOT-Systems bei der Bundeswehr ab 1989
- Zum Schutz wichtiger Räume, Einrichtungen, Verbände und Flugplätze
- Erfassung von Flugzeugen und weiteren aerodynamischen Luftzielen
- Erfassung von Marschflugkörpern
- Erfassung und Verfolgung taktischer ballistischer Flugkörper
- Einsatz innerhalb einer vernetzten PATRIOT-Feuereinheit
- Zusammenarbeit mit Feuerleitstand, Startgeräten, Stromversorgungs- und Richtfunkkomponenten
- Produktart: Modell – kein Bausatz
- Lieferumfang: Ein PATRIOT-Multifunktionsradar auf MAN KAT 1 A1 8×8 im Aktiv-Modus
- Aktiv-Modus bezeichnet ausschließlich die dargestellte aufgerichtete Betriebsstellung
- Radarantenne und Fahrzeugteile sind nicht beweglich oder funktionsfähig
- Startgerät, Feuerleitstand, Stromversorgungsanlage, Antennenmastanlage und weitere PATRIOT-Fahrzeuge sind nicht enthalten
- Figuren, Geländeplatte, Kabel, Werkzeuge und weiteres Zubehör sind nicht enthalten
- Material: Resin
- Herstellung im 3D-Druckverfahren
- Detailreiche Ausführung
- Unbehandelt und unbemalt
- Die Stützstrukturen werden bis zu ca. 80 % entfernt
- Weitere modellbautypische Nacharbeiten können erforderlich sein
- Ideal zum individuellen Grundieren, Bemalen und Altern
- Geeignet für PATRIOT-Feuerstellungen sowie moderne Bundeswehr-, NATO-, Flugabwehr- und Militärdioramen
